Le reti elettriche, di comunicazione e a bassa tensione sotterranee spesso richiedono condotti protettivi per proteggere i cavi dall'umidità, dall'abrasione del suolo e dai danni fisici. La guaina corrugata, comprese le varianti in PVC e HDPE, è una scelta popolare grazie alla sua flessibilità, leggerezza e costo inferiore rispetto alle guaine rigide rigide. Ma è possibile interrare un tubo corrugato? La risposta è sì: quando si selezionano il materiale, le dimensioni e le misure protettive giuste, la sepoltura può essere sicura, duratura ed economica. Questa guida spiega cosa, perché e come interrare i tubi corrugati, oltre a considerazioni pratiche per aiutarti a pianificare, installare e mantenere i percorsi sotterranei.

Cos'è il condotto corrugato?

La guaina corrugata è un tubo flessibile e nervato progettato per proteggere i cavi elettrici o di comunicazione mentre corrono sottoterra o su terreni difficili.

• Materiali comuni:

• Guaina corrugata in PVC (cloruro di polivinile).

• Guaina corrugata in HDPE (polietilene ad alta densità).

• Esistono alcuni condotti corrugati con fascia metallica, ma sono meno comuni per l'uso sotterraneo generale a causa di problemi di corrosione.

• Vantaggi principali:

• Flessibilità per aggirare gli ostacoli

• Peso più leggero e costo inferiore

• Facile instradamento e installazione su terreni irregolari

• Considerazioni chiave:

• Resistenza meccanica e resistenza al carico del terreno

• Protezione contro l'ingresso di acqua (giunti e guarnizioni impermeabili)

• Compatibilità con i cavi previsti e le condizioni ambientali

La sepoltura è fattibile? Applicazioni e casi d'uso

• Applicazioni interrate comuni:

• Energia elettrica e linee a bassa tensione

• Cavi per telecomunicazioni e dati

• Cablaggio di sensori e controllo in paesaggi, giardini e ambienti agricoli

• Idoneità del materiale:

• I condotti corrugati in PVC/HDPE sono ampiamente utilizzati per i percorsi sotterranei grazie alla loro resistenza alla corrosione e alle capacità di tenuta all'umidità.

• I condotti corrugati in metallo possono essere utilizzati in alcuni scenari specializzati, ma richiedono protezione dalla corrosione e un'attenta valutazione del carico.

• Note pratiche:

• L'interramento è fattibile quando il condotto è progettato per l'uso sotterraneo e installato con un riempimento adeguato, misure di protezione e aderenza alle normative locali.

• Per le aree ad alto carico (vialetti, strade) o ambienti difficili, può essere garantita una protezione aggiuntiva (ad esempio, manicotti protettivi esterni, involucri con tubi di acciaio o condotti rinforzati).

Materiali, dimensionamento e protezione

• Materiali

• Tubo corrugato in PVC: comune, resistente alla corrosione, adatto a molte installazioni sotterranee.

• Guaina corrugata in HDPE: molto flessibile, eccellente resistenza chimica e adatta per corse lunghe e terreni accidentati.

• Dimensionamento e spessore della parete

• Scegli il diametro interno per accogliere comodamente il numero e le dimensioni dei cavi con spazio per espansioni future.

• Selezionare lo spessore delle pareti (e, se applicabile, le caratteristiche strutturali) per soddisfare i carichi del terreno previsti e la potenziale abrasione.

• Opzioni di protezione

• Interramento completo con riempimento adeguato (strato di sabbia, tessuto filtrante o riempimento granulare appropriato)

• Protezione esterna: guaina esterna aggiuntiva o opzioni rinforzate in acciaio dove è previsto un carico o un'abrasione più elevati

• Tappi terminali e guarnizioni: per evitare infiltrazioni d'acqua alle terminazioni

• Nastri di avvertimento o indicatori di localizzazione per facilitare gli scavi futuri

Progettazione e pre-installazione

• Valutazione del sito

• Esamina il percorso del condotto, i servizi sotterranei esistenti, il tipo di terreno, l'umidità e la profondità del gelo (se applicabile nella tua regione).

• Identificare potenziali ostacoli (radici degli alberi, rocce, altre condotte) e pianificare le deviazioni di conseguenza.

• Progettazione del percorso

• Scegli il percorso più diretto ma pratico che riduce al minimo le curve strette e i carichi pesanti.

• Mantenere ampi raggi di curvatura per evitare attorcigliamenti e facilitare la trazione dei cavi.

• Documentazione

• Crea una semplice mappa del percorso, degli obiettivi di profondità, del piano di riempimento e dei punti terminali.

• Prendere nota dei riferimenti ai codici locali e ai requisiti AHJ (autorità avente giurisdizione).

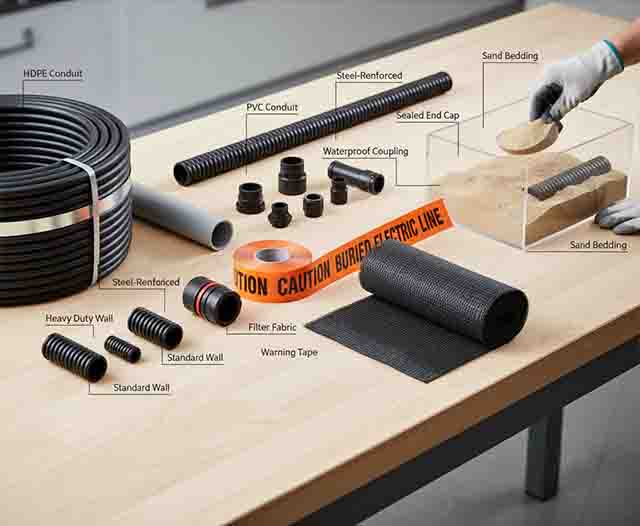

• Elenco materiali e strumenti

• Sezioni di tubi corrugati, tappi terminali, giunti/connettori

• Materiali di riempimento (sabbia, ghiaia fine o riempimento prescritto)

• Manicotti protettivi o involucri esterni se necessari

• Attrezzature per lo scavo o utensili manuali

• Equipaggiamento di sicurezza (DPI)

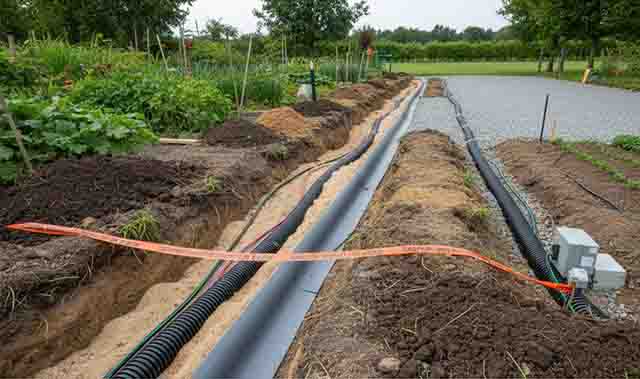

Linee guida sulla profondità di sepoltura e sulla protezione

• Considerazioni di profondità

• Le normative locali e i requisiti di profondità dell'unità dei casi d'uso. Verificare sempre con l'AHJ e il codice elettrico locale.

• Indicazioni generali: l'interramento più profondo migliora la protezione contro i disturbi superficiali e il sollevamento del gelo; l'interramento meno profondo è più rapido ed economico ma è più suscettibile ai danni.

• Nei paesaggi residenziali e nelle aree erbose, le profondità pratiche tipiche variano da 12 a 24 pollici, a seconda del carico delle ruote, del traffico pedonale e delle future esigenze di manutenzione. Nei vialetti o nelle strade sono spesso necessarie profondità maggiori o misure protettive aggiuntive.

• Strategie di protezione

• Riempimento a strati: iniziare con una sabbia morbida protettiva o uno strato granulare fine per attutire il condotto, quindi aggiungere il riempimento compattato.

• Il letto di sabbia sotto il condotto aiuta ad evitare pietre taglienti o detriti che potrebbero abradere il muro.

• Utilizzare nastro di avvertenza sopra il condotto per contrassegnare la linea interrata per futuri scavi.

• Protezione in prossimità di carreggiate o percorsi di veicoli: prendere in considerazione un manicotto rigido o una guaina esterna protettiva se si prevedono carichi meccanici più elevati.

• Acqua e umidità

• Assicurarsi che i giunti dei condotti siano sigillati e resistenti all'acqua; evitare ristagni d'acqua diretti alle terminazioni.

• Per tirature prolungate, utilizzare materiali idonei all'esposizione continua all'umidità

Passaggi di installazione: un flusso di lavoro pratico

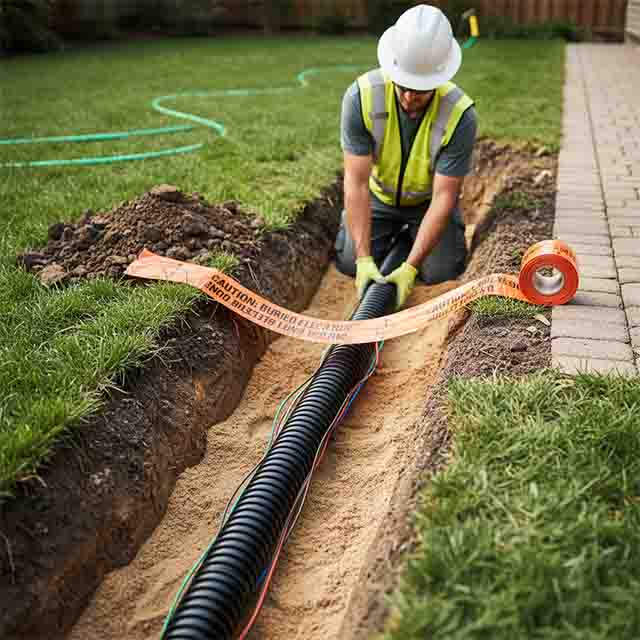

• Passaggio 1: scavare il percorso

• Scavare una trincea seguendo il percorso progettato con curve dolci e profondità costante ove possibile.

• Passaggio 2: preparare la trincea

• Pulire il fondo della trincea, stendere uno strato di sabbia o di lettiera morbida e verificare la profondità e l'allineamento.

• Fase 3: posare il condotto

• Posizionare il tubo corrugato lungo la trincea, evitando pieghe brusche; utilizzare ausili per la trazione, se necessario.

• Passaggio 4: fissare e sigillare le connessioni

• Unire le tratte con appositi innesti; sigillare i giunti per impedire l'ingresso di acqua.

• Passaggio 5: riempimento

• Aggiungere il materiale di riempimento protettivo a strati: prima un letto protettivo di sabbia, poi il riempimento prescritto. Evitare un'eccessiva compattazione direttamente sopra il condotto.

• Passaggio 6: contrassegnare e documentare

• Installa il nastro di avvertenza a una profondità adeguata sopra il condotto e aggiorna la mappa del percorso.

• Passaggio 7: test

• Se possibile, eseguire un controllo di continuità e resistenza di isolamento sui cavi installati dopo averli fatti passare.

Suggerimenti per un'installazione più fluida:

• Lasciare una lunghezza extra nei punti di trazione per facilitare l'installazione del cavo.

• Evitare curve strette a 90 gradi; utilizzare curve a raggio ampio per evitare danni al cavo.

• Tieni traccia delle guarnizioni dei giunti e assicurati che siano a tenuta stagna.

Codici, sicurezza e migliori pratiche

• Conformità

• Seguire sempre i codici elettrici locali, i codici edilizi e gli eventuali standard regionali per le installazioni sotterranee.

• Verificare la presenza di restrizioni o requisiti di autorizzazione per scavi e servizi interrati.

• Considerazioni sulla sicurezza

• Togliere tensione ai circuiti o isolare le aree in cui viene eseguito il lavoro.

• Utilizzare adeguati DPI e pratiche di sicurezza in trincea; garantire che le pareti della trincea siano sicure durante il lavoro.

• Verificare tutti i servizi sotterranei esistenti prima di scavare (chiamare prima di scavare come richiesto in molte regioni).

• Longevità e manutenzione

• Pianificare l'ispezione periodica, soprattutto nelle aree con traffico intenso o potenziale movimento del terreno.

• Sostituire o aggiornare le sezioni secondo necessità per prevenire l'ingresso di umidità o danni meccanici.

Pro e contro del condotto corrugato interrato

• Pro

• Instradamento flessibile, installazione economica e rapida in ambienti complessi

• Buona resistenza all'umidità con sigillatura e riempimento adeguati

• Adatto per una gamma di applicazioni a carico medio-basso

• Contro

• Potrebbe richiedere misure di protezione in aree ad alto carico (vialetti, cortili industriali)

• Le prestazioni a lungo termine dipendono dalle condizioni del terreno e dalla profondità di sepoltura accurata

• Richiede un dimensionamento corretto e un'installazione professionale per evitare problemi futuri

Guida all'acquisto e alla manutenzione

• Come scegliere il condotto giusto

• Confermare il materiale del condotto (PVC o HDPE) e assicurarsi che sia classificato per l'uso sotterraneo.

• Controllare lo spessore delle pareti e le caratteristiche meccaniche adeguate al carico previsto del terreno e all'espansione futura.

• Assicurarsi che connettori, cappucci terminali e guarnizioni compatibili siano disponibili dallo stesso produttore.

• Consigli per la manutenzione

• Mantieni i punti di accesso contrassegnati e documentati per future riparazioni o aggiornamenti.

• Ispezionare le terminazioni esposte e assicurarsi che i sigilli rimangano intatti nel tempo.

• Se compaiono segni di infiltrazione di umidità o danni fisici, valutare e riparare tempestivamente.

Conclusione

Il condotto corrugato interrato può fornire una soluzione pratica ed economica per il cablaggio elettrico e di comunicazione sotterraneo quando si seleziona il materiale giusto, si progetta per i carichi previsti e si seguono le normative locali. La chiave del successo è un'attenta pianificazione, un'adeguata profondità di sepoltura, una protezione robusta e un'installazione meticolosa. Con il giusto approccio, la tua rete sotterranea sarà protetta, accessibile e pronta per futuri aggiornamenti.
