Unterirdische Strom-, Kommunikations- und Niederspannungsnetze erfordern häufig Schutzrohre, um Kabel vor Feuchtigkeit, Bodenabrieb und physischen Schäden zu schützen. Wellrohre, einschließlich PVC- und HDPE-Varianten, sind aufgrund ihrer Flexibilität, ihres geringeren Gewichts und ihrer geringeren Kosten im Vergleich zu starren Rohren eine beliebte Wahl. Aber können Wellrohre unter der Erde verlegt werden? Die Antwort lautet: Ja – wenn Sie das richtige Material, die richtige Größe und die richtigen Schutzmaßnahmen auswählen, kann die Bestattung sicher, dauerhaft und kostengünstig sein. Dieser Leitfaden behandelt das Was, Warum und Wie beim Vergraben von Wellrohren sowie praktische Überlegungen, die Sie bei der Planung, Installation und Wartung unterirdischer Leitungen unterstützen.
Wellrohre sind flexible, gerippte Rohre zum Schutz von Elektro- oder Kommunikationskabeln, wenn diese unter der Erde oder durch schwieriges Gelände verlegt werden.
Wellrohr aus PVC (Polyvinylchlorid).
Wellrohr aus HDPE (High-Density Polyethylen).
Es gibt einige Wellrohre mit Metallbändern, die jedoch aufgrund von Korrosionsproblemen für den allgemeinen unterirdischen Einsatz weniger verbreitet sind.
Flexibilität beim Navigieren um Hindernisse herum
Geringeres Gewicht und geringere Kosten
Einfache Verlegung und Installation in unebenem Boden
Mechanische Festigkeit und Widerstandsfähigkeit gegen Bodenbelastung
Schutz vor Wassereintritt (wasserdichte Verbindungen und Dichtungen)
Kompatibilität mit den vorgesehenen Kabeln und Umgebungsbedingungen
Strom- und Niederspannungsleitungen
Telekommunikations- und Datenkabel
Sensor- und Steuerverkabelung in Landschaften, Gärten und landwirtschaftlichen Umgebungen
PVC/HDPE-Wellrohre werden aufgrund ihrer Korrosionsbeständigkeit und Feuchtigkeitsabdichtung häufig für unterirdische Leitungen verwendet.
Metallwellrohre können in einigen speziellen Szenarien verwendet werden, erfordern jedoch einen Korrosionsschutz und eine sorgfältige Lastbewertung.
Eine Erdverlegung ist möglich, wenn die Leitung für den unterirdischen Einsatz ausgelegt ist und mit ordnungsgemäßer Verfüllung, Schutzmaßnahmen und Einhaltung der örtlichen Vorschriften installiert wird.
Für Bereiche mit hoher Belastung (Einfahrten, Fahrbahnen) oder raue Umgebungen kann ein zusätzlicher Schutz (z. B. äußere Schutzhüllen, Stahlrohrgehäuse oder verstärkte Leitungen) erforderlich sein.
PVC-Wellrohr: Üblich, korrosionsbeständig, für viele unterirdische Installationen geeignet.
HDPE-Wellrohr: Sehr flexibel, ausgezeichnete chemische Beständigkeit und gut für lange Strecken und unwegsames Gelände geeignet.
Wählen Sie den Innendurchmesser, um die Anzahl und Größe der Kabel bequem unterzubringen und Platz für zukünftige Erweiterungen zu lassen.
Wählen Sie die Wandstärke (und ggf. die Tragfähigkeitswerte) so aus, dass sie den erwarteten Bodenbelastungen und potenziellem Abrieb gerecht wird.
Vollverschüttung mit geeigneter Hinterfüllung (Sandschicht, Filtergewebe oder entsprechende körnige Schüttung)
Äußerer Schutz: zusätzlicher Außenmantel oder stahlverstärkte Optionen, wenn höhere Belastung oder Abrieb zu erwarten ist
Endkappen und Dichtungen: um das Eindringen von Wasser an den Enden zu verhindern
Warnbänder oder Ortungsmarkierungen helfen bei zukünftigen Ausgrabungen
Überprüfen Sie den Verlauf der Leitung, die vorhandenen unterirdischen Versorgungsleitungen, die Bodenart, die Feuchtigkeit und die Frosttiefe (falls in Ihrer Region zutreffend).
Identifizieren Sie potenzielle Hindernisse (Baumwurzeln, Steine, andere Leitungen) und planen Sie Abweichungen entsprechend.
Wählen Sie die direkteste und praktischste Route, die scharfe Kurven und schwere Lasten minimiert.
Halten Sie großzügige Biegeradien ein, um ein Abknicken zu verhindern und das Einziehen der Kabel zu erleichtern.
Erstellen Sie eine einfache Karte der Route, der Tiefenziele, des Verfüllplans und der Endpunkte.
Beachten Sie lokale Code-Referenzen und AHJ-Anforderungen (Authority Taking Jurisdiction).
Wellrohrabschnitte, Endkappen, Kupplungen/Anschlüsse
Verfüllmaterialien (Sand, feiner Kies oder vorgeschriebene Verfüllung)
Bei Bedarf Schutzhüllen oder Außengehäuse
Grabenaushubgeräte oder Handwerkzeuge
Sicherheitsausrüstung (PSA)
Lokale Vorschriften und Anforderungen an die Laufwerkstiefe im Anwendungsfall. Informieren Sie sich immer bei der AHJ und Ihren örtlichen Elektrovorschriften.
Allgemeiner Hinweis: Eine tiefere Verlegung verbessert den Schutz vor Oberflächenstörungen und Frostauftrieb; Eine flachere Bestattung ist schneller und kostengünstiger, aber anfälliger für Schäden.
In Wohngebieten und Rasenflächen liegen die typischen praktischen Tiefen zwischen 12 und 24 Zoll, je nach Radlast, Fußgängerverkehr und zukünftigem Wartungsbedarf. Bei Einfahrten oder Straßen sind oft größere Tiefen oder zusätzliche Schutzmaßnahmen erforderlich.
Schichthinterfüllung: Beginnen Sie mit einer weichen Schutzschicht aus Sand oder feinem Granulat, um die Leitung abzufedern, und fügen Sie dann verdichtete Füllung hinzu.
Das Sandbett unter der Leitung hilft, scharfe Steine oder Schutt zu vermeiden, die die Wand abnutzen könnten.
Befestigen Sie ein Warnband über der Leitung, um die erdverlegte Leitung für künftige Ausgrabungen zu markieren.
Schutz in der Nähe von Fahrbahnen oder Fahrzeugwegen: Erwägen Sie eine starre Leitungshülse oder einen schützenden Außenmantel, wenn mit höheren mechanischen Belastungen zu rechnen ist.
Stellen Sie sicher, dass die Leitungsverbindungen dicht und wasserbeständig sind. Vermeiden Sie direkte Wasseransammlungen an den Anschlüssen.
Verwenden Sie für lange Läufe Materialien, die für eine dauerhafte Feuchtigkeitseinwirkung ausgelegt sind

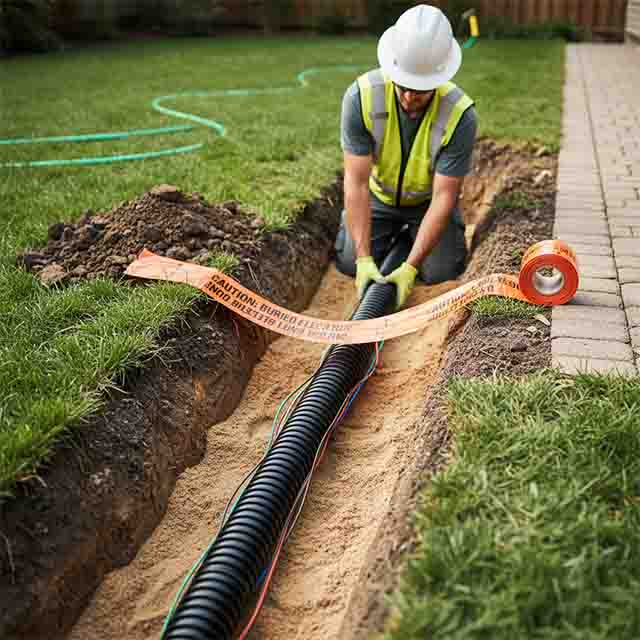

Heben Sie einen Graben entlang der geplanten Route mit sanften Kurven und möglichst gleichbleibender Tiefe aus.
Reinigen Sie den Grabenboden, legen Sie eine Sand- oder weiche Bettungsschicht auf und überprüfen Sie die Tiefe und Ausrichtung.
Verlegen Sie das Wellrohr entlang des Grabens und vermeiden Sie scharfe Knicke. Verwenden Sie bei Bedarf Zughilfen.
Verbinden Sie die Abschnitte mit geeigneten Kupplungen; Fugen abdichten, um das Eindringen von Wasser zu verhindern.
Tragen Sie die schützende Hinterfüllung schichtweise auf: zuerst ein schützendes Sandbett, dann die vorgeschriebene Füllung. Vermeiden Sie eine übermäßige Verdichtung direkt über der Leitung.
Bringen Sie ein Warnband in geeigneter Tiefe über der Leitung an und aktualisieren Sie Ihre Streckenkarte.
Führen Sie nach dem Durchziehen der verlegten Kabel nach Möglichkeit eine Durchgangs- und Isolationswiderstandsprüfung durch.
Tipps für eine reibungslosere Installation:
Lassen Sie an den Zugpunkten eine zusätzliche Länge zu, um die Kabelinstallation zu erleichtern.
Vermeiden Sie scharfe 90-Grad-Kurven; Verwenden Sie Kurven mit großem Radius, um Kabelschäden zu vermeiden.
Behalten Sie die Fugenabdichtungen im Auge und stellen Sie sicher, dass sie wasserdicht sind.
Befolgen Sie immer die örtlichen Elektrovorschriften, Bauvorschriften und alle regionalen Standards für unterirdische Installationen.
Prüfen Sie, ob Beschränkungen oder Genehmigungsanforderungen für das Ausheben von Gräben und erdverlegten Versorgungsleitungen gelten.
Schalten Sie Stromkreise ab oder isolieren Sie Bereiche, in denen Arbeiten ausgeführt werden.
Verwenden Sie geeignete PSA und Sicherheitspraktiken für den Graben. Stellen Sie sicher, dass die Grabenwände während der Arbeit sicher sind.
Überprüfen Sie vor dem Graben alle vorhandenen unterirdischen Versorgungsleitungen (rufen Sie vor dem Graben an, wie es in vielen Regionen erforderlich ist).
Planen Sie regelmäßige Inspektionen ein, insbesondere in Bereichen mit starkem Verkehr oder möglicher Bodenbewegung.
Ersetzen oder aktualisieren Sie Abschnitte nach Bedarf, um das Eindringen von Feuchtigkeit oder mechanische Schäden zu verhindern.
Flexibles Routing, kostengünstige, schnellere Installation in komplexen Landschaften
Gute Feuchtigkeitsbeständigkeit bei ordnungsgemäßer Abdichtung und Hinterfüllung
Geeignet für eine Reihe von Anwendungen mit geringer bis mittlerer Belastung
In Bereichen mit hoher Belastung (Einfahrten, Industriehöfe) können Schutzmaßnahmen erforderlich sein.
Die Langzeitleistung hängt von den Bodenbedingungen und der genauen Vergrabungstiefe ab
Erfordert die richtige Dimensionierung und professionelle Installation, um zukünftige Probleme zu vermeiden
Bestätigen Sie das Leitungsmaterial (PVC vs. HDPE) und stellen Sie sicher, dass es für den unterirdischen Einsatz geeignet ist.
Überprüfen Sie die Wandstärke und die mechanischen Eigenschaften, die für die erwartete Bodenbelastung und zukünftige Ausdehnung geeignet sind.
Stellen Sie sicher, dass kompatible Anschlüsse, Endkappen und Dichtungen vom gleichen Hersteller erhältlich sind.
Halten Sie Zugangspunkte für zukünftige Reparaturen oder Upgrades markiert und dokumentiert.
Überprüfen Sie freiliegende Anschlüsse und stellen Sie sicher, dass die Dichtungen im Laufe der Zeit intakt bleiben.
Wenn Anzeichen von eindringender Feuchtigkeit oder physischen Schäden auftreten, prüfen und reparieren Sie diese umgehend.
Erdverlegte Wellrohre können eine praktische und kostengünstige Lösung für unterirdische Elektro- und Kommunikationsleitungen sein, wenn Sie das richtige Material auswählen, für die erwarteten Belastungen entwerfen und die örtlichen Vorschriften befolgen. Der Schlüssel zum Erfolg liegt in sorgfältiger Planung, angemessener Vergrabungstiefe, robustem Schutz und sorgfältiger Installation. Mit dem richtigen Ansatz bleibt Ihr unterirdisches Netzwerk geschützt, zugänglich und bereit für zukünftige Modernisierungen.
